机架式UPS电源接线方法，你了解多少
来源：333体育官网电气 日期：2019-02-28 09:32 浏览量：次

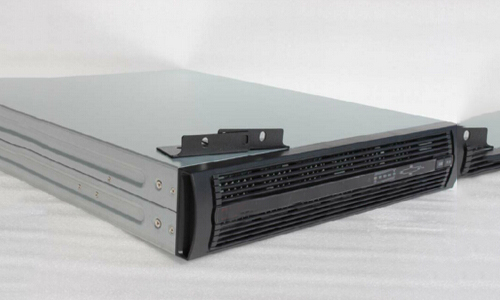

机架式UPS电源接线方法，你了解多少？机架式UPS电源是电力供应过程中维持电力供应稳定的重要依据，然而，当前的UPS电源安装和使用过程中还存在不少问题，由于机房、医院很多设备不能断电，很多公司会为自己的仪器配备机架式UPS电源，那么这个UPS电源怎么接线呢？下面333体育官网电气小编就给大家介绍一下。
机架式UPS电源接线方法和步骤:
�、賃PS电线选型
电线的选型是非常重要的，如果你的选型不正确，就会导致线路跳闸，并且影响电池使用，10KW的机架式UPS电源建议使用6平方电线、低于10KW以下的最好使用4平方，电线需要铜芯；
�、诘绯亓�

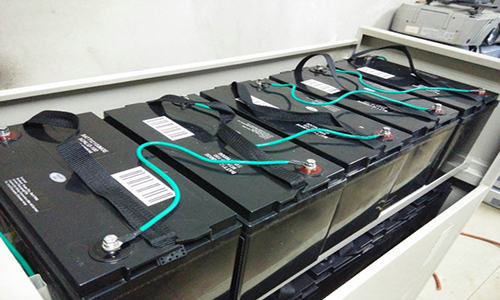

安装机架式UPS电源最主要的就是连接电池，连接电池的要点就是正极接上负极，把每一个电池都串联起来，然后引出两根电源线，一根正极、一根负极接上空气开关；
�、哿拥経PS主机
引出的电池电源线可以制作成插头接入UPS主机，UPS主机上面可以制作其他的插口，比如说智能插座、智能插头；
�、芰又骰淙�
主机输入会有两种形式，一种形式是市电接入、一种形式是电池接入，市电接入就是220V或者380V电源接入，火线接入L、零线接入N；
⑤电池接入主机
电池接入主机是正负接入，电池正极接入主机正极，电池负极接入主机负极，切记不能接反；
�、奘淙虢尤肷璞�
输出端就是可以接入设备的电源，也就是最终我们需要的电源，主机会自动稳定电压，避免电压冲击导致仪器损坏；
简单来说就是将机架式UPS电源的机身带的三孔插头插到市电电源的插排上，打开UPS电源开关，让机架式UPS电源正常工作后，再将电脑主机和显示器等的电源线插头插到UPS电源机身后面的插孔内，逐一开机即可。
机架式UPS电源安装注意事项：
▲将机架式UPS电源接到带地线的交流输入电源上必须带有适当的支路保护器(断路器)，接到任何其它型号插座上都可能导致电击伤害。
▲充电线或电源线若需要换，请向本公司服务站或经销商购买原材料，以避免因容量不足而造成发热或打火，引起火灾。
▲为降低负载设备接地不良而引发电击危险，在安装计算机接口信号线时，须将交流输入电源切断，确保在连接了全部信号接头后才能接上电源。
▲放置机架式UPS电源的区域需有足够通风，远离水，可燃气体和腐蚀剂。
▲UPS应该放置在市电输入插座附近，以便紧急情况时拔掉市电输入插头，切断电源。
▲机架式UPS电源的输入插座要与市电连接，输出插座可经接线板与计算机和显示器连接。
注意事项：机架式UPS电源3K以下的机器，输出插座和稳压加电池输出插座不允许接打印机设备，UPS电源输出都不允许接电钻，电锤和电风扇。UPS的电源输出插座不能与输入插座直接相连。UPS电源负载量不能超过其本身标定负载量的80%。
机架式UPS电源接线注意事项：
1，确认UPS要接多少直流电压；
2，把电池串联或并联出所需电压；
3，认好正负极接上；
4、蓄电池每组内的每只电池的连接方式为串联；
5、每组蓄电池与其他各组蓄电池(即：组与组)的连接方式为并联；
6、严禁将不同组别的蓄电池“串联”在一起。
看了小编的讲解现在大家知道机架式UPS电源怎么接线了吧，希望小编讲的对大家有所帮助，大家在为UPS电源接线的时候一定要谨慎，如有更多问题，欢迎咨询333体育官网电气在线客服。
