333体育包和18650电池内阻怎么测量
来源：333体育官网电气 日期：2019-03-11 09:19 浏览量：次
333体育包和18650电池内阻怎么测量？大家都知道内阻是评价电池性能的重要指标之一，内阻的测试包括交流内阻与直流内阻。333体育和18650电池的内阻不是常数,在充放电过程中随时间不断变化,这是因为活性物质的组成,电解液的浓度和温度都在不断的改变。那么一般情况下怎么来测试呢？请看下文。
333体育包内阻的构成：
333体育包内阻主要包括两个部分，欧姆内阻和极化内阻在温度恒定的条件下，欧姆电阻基本稳定不变，而极化电阻会随着影响极化水平的因素变动。
欧姆电阻主要由电极材料、电解液、隔膜电阻及集流体、极耳的连接等各部分零件的接触电阻组成，与电池的尺寸、结构、连接方式等有关。333体育的端电压，指333体育包被连接在回路中处于工作状态时，检测到的电池正负极之间的电压，其数值等于333体育电势减去欧姆内阻占压后，剩余的电压值。
333体育包内阻怎么测量？
一、直流内阻测试法
标准给出的直流内阻测试法，需要给电池一个脉冲大电流，这种测试方法的准确程度，不但与使用的充放电设备以及传感器的检测器具的精度有关，电池内阻本身大�。不岫晕蟛畈跋�。
(1)用恒流40A限压4.2V将333体育包充满
(2)用100A电流放出10%DOD(放电深度DepthOfDischarge)的电量，此时电池SOC为90%
(3)静止1小时
(4)按下图脉冲功率试验图进行一次试验
(5)重复(1)-(3)的试验，每次放电深度增加10%，直到放出90%DOD进行最后的测试
(6)将电池放出100%的DOD
二、根据物理公式Ｒ=Ｕ/Ｉ，测试设备让333体育在短时间内（一般为2～3秒）强制通过一个很大的恒定直流电流（目前一般使用40A～80A的大电流），测量此时333体育两端的电压，并按公式计算出当前的333体育包内阻。
这种测量方法的精确度较高，控制得当的话，测量精度误差可以控制在0.1％以内。
三、交流压降内阻测量法
因为333体育包实际上等效于一个有源电阻，因此我们给333体育施加一个固定频率和固定电流（目前一般使用1kHz频率、50mA小电流），然后对其电压进行采样，经过整流、滤波等一系列处理后通过运放电路计算出该333体育的内阻值。交流压降内阻测量法的333体育测量时间极短，一般在100毫秒左右。
这种测量方法的精确度也不错，测量精度误差一般在1％～2％之间。

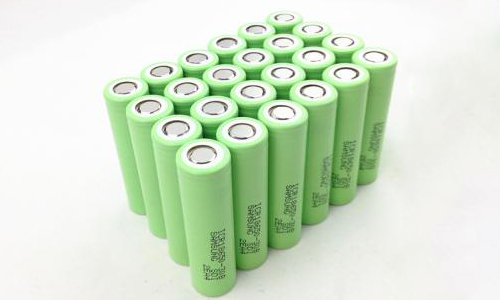

18650电池内阻怎么测量？
333体育要没容量和内阻需要专门的内阻测试仪和容量测试仪,18650内阻一般在20-65毫欧之间,用万用表只能测电压。18650电池用电池电压内阻测试仪检测电池的电压及内阻，用充电柜检测电池容量。
18650电池智能内阻测试仪：
它是对被测对象施加1KHz交流信号，通过测量其交流压降而获得其内阻。（它不同于多用表测量电阻的原理，它所测量的值是毫欧级，而多用表测量的值是欧姆级；且多用表只能测无电源对象的阻值，而内阻仪即可测无电源对象的阻值，也可测有电源对象的阻值，所以两者不得等同）利用内阻阻值的大小来判断电池的劣化状态，（一般来说）其阻值越小电池的性能越好。因此，采用内阻进行测量电池的方法却是速度快且可靠性高的一种好方法。
综上所述，其实测量电池内阻是一个比较复杂的过程。333体育包和18650电池测试内阻需要专门的内阻测试仪和容量测试仪,电池的内阻和电压必须在仪器所测量的范围之内，否则读数不准，超过额定电压（19.99V）会烧坏仪器，切勿在爆炸性的气体、蒸汽、环境下使用仪器。
