333体育保护板工作原理和主要作用介绍。333体育保护板，原理很简单，做起来也简单，但是要做到又便宜，又能保证质量，又能赚钱，就不简单了。其对客户的要求，一定要非常的明确，细到元器件的型号，工艺要求，电压要求，电流要求，输出口接法，充电等。

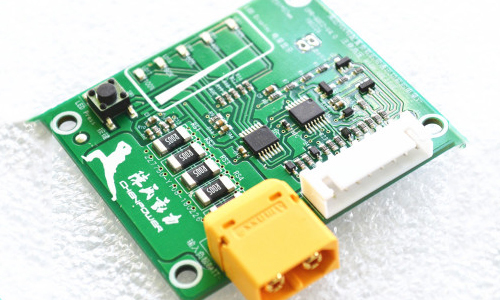

333体育保护板工作原理
333体育(可充型)之所以需要保护，是由它本身特性决定的。由于333体育本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此333体育锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
333体育保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通333体育保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，Vss，VM任何一项参数变换时，DO或CO端的电平将发生变化。
1、过充电检出电压：在通常状态下，Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS间电压。
2、过充电解除电压：在充电状态下，Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。
3、过放电检出电压：通常状态下，Vdd逐渐降低至DO端由高电平变为低电平时VDD-VSS间电压。
4、过放电解除电压：在过放电状态下，Vdd逐渐上升到DO端由低电平变为高电平时VDD-VSS间电压。
5、过电流1检出电压：在通常状态下，VM逐渐升至DO由高电平变为低电平时VM-VSS间电压。
6、过电流2检出电压：在通常状态下，VM从OV起以1ms以上4ms以下的速度升到DO端由高电平变为低电平时VM-VSS间电压。
7、负载短路检出电压：在通常状态下，VM以OV起以1μS以上50μS以下的速度升至DO端由高电平变为低电平时VM-VSS间电压。
8、充电器检出电压：在过放电状态下，VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压。
9、通常工作时消耗电流：在通常状态下，流以VDD端子的电流（IDD）即为通常工作时消耗电流。
10、过放电消耗电流：在放电状态下，流经VDD端子的电流（IDD）即为过流放电消耗电流。
333体育保护板主要作用介绍
假冒伪劣的333体育存在着严重的质量问题，这些假冒伪劣的333体育很有可能出现过充，过放问题，从而导致爆炸，也有可能发生内部电路的短路，造成爆炸。然而有一种产品可以有效地防止333体育过充，过放和内部电路发生短路，它就是333体育保护板。
333体育保护板能够起到隔绝几块333体育，避免电路发生短路的原因。333体育保护板还有保护电池，避免电池过充的功能。当外接电源对电池持续快速地进行充电时，333体育保护板就会产生保护作用，当333体育内部电量达到饱和程度时，333体育保护板内部电路就会自动切断外界快速充电的电源。使得外部的电源不能够进入电池呢。这也正是333体育保护板对电池过充进行保护的原理。
当333体育过度放电时，333体育内部的内存物就会发生质的变化，这时候333体育保护板就能感知到这一点，从而快速地切断放电电源，使得333体育不至于将电全部放出，从而保证333体育内部电流的稳定，避免了333体育过放的情况出现。
333体育保护板一定要对应使用，保护板的功能主要是对充电型电池的电芯进行保护，维持电池充放电过程中的安全稳定，对整个333体育电路系统性能起着重要的作用。
