在线式UPS电源工作原理,在线式UPS维修技巧
来源：333体育官网电气 日期：2019-05-09 11:34 浏览量：次
在线式UPS电源工作原理，在线式UPS维修技巧。关于UPS的工作原理和维修技巧对于使用UPS的用户来说，是必要了解的。下面333体育官网小编来介绍一下在线式UPS电源工作原理以及维修技巧。

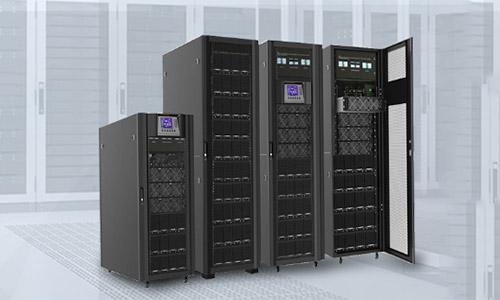

什么是在线式UPS电源?
在线式UPS式是高效UPS的一种，能够提供持续、稳定、不间断的电源供应的重要外部设备。结构较复杂，但性能完善，不论是由市电还是由蓄电池供电，其输出功率总是由逆变器提供。市电中断或送电时，无任何转换时间。由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中。
在线式UPS电源工作原理
电网供电正常时：
在线式UPS在电网输入的电压一路经过噪声滤波器去除电网中的高频干扰，以得到纯净的交流电，进入整流器进行整流和滤波，并将交流电转换为平滑直流电，然后分为两路，一路进入充电器对蓄电池充电，另一路供给逆变器，而逆变器又将直流电转换成220V，50Hz的交流电供负载使用。
发生市电中断时:
交流电的输入被切断，整流器不再工作，此时蓄电池放电把能量输送到逆变器，再由逆变器把直流电变成交流电，供负载使用。因此，对负载来说，尽管市电已不复存在，但此时负载并未因市电中断而停运，仍可以正常运行。
逆变器出现故障，市电正常供电状态下:
静态开关动作转向由市电直接供电。如果静态开关的转换是由于逆变器故障引起，UPS会发出报警信号;如果是由于过载引起，当过载消失后，静态开关重新切换回到逆变器输出端。
充电电路：
在线式UPS电源中一般采用分级充电电路，即在充电初期采用恒流充电，当蓄电池端电压达到其浮充电压后，再采用恒压充电。在线式UPS不可使用恒压充电电路，虽然恒压充电电路简单、成本低廉，但这种充电电路使蓄电池组初期充电电流较大，影响蓄电池的寿命。
在线式UPS维修技巧
1.正常情况下，主机的维护工作很少，主要是防尘和定期除尘。因为机内的风机会将灰尘带入机内沉积、当遇空气潮湿时会引起主机控制紊乱造成主机工作失常，并发生不准确告警，大量灰尘也会造成器件散热不好。一般每季度应彻底清洁一次。
2.检测电池两端电压、温度:
连接处有无松动，腐蚀现象、检测连接条压降;电池外观是否完好，有无壳变形和渗漏;极柱、安全阀周围是否有酸雾逸出;主机设备是否正常。
3.对主机出现击穿，断保险或烧毁器件的故障，一定要查明原因并排除故障后才能重新启动。
4.UPS电源不能进行市电向逆变供电转换，说明市电向逆变供电转换部分出现故障，要重点检测蓄电池电压是否过低，蓄电池保险丝是否完好;若蓄电池部分正常，检查蓄电池电压检测电路是否正常;若蓄电池电压检测电路正常，再检查市电向逆变供电转换控制输出是否正常。
5.当蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去，这种现象判断为蓄电池或充电电路故障，可按检查充电电路输入输出电压是否正常;若充电电路输入正常，输出不正常，断开蓄电池，再测，若仍不正常则为充电电路故障;若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。对寿命已过期的电池组要及时更换，以免影响到主机。
6.核对性放电：不是首先追求放出容量的百分之多少，而是要关注发现和处理落后电池，经对落后电池处理后再作核对性放电实验。这样可防止事故，以免放电中落后电池恶化为反极电池。
7.当UPS电池系统出现故障时，应先查明原因，分清是负载还是UPS电源系统、是主机还是电池组。虽说UPS主机有故障自检功能，但它对面而不对点，对更换配件很方便，但要维修故障点，仍需做大量的分析、检测工作。另外如自检部分发生故障，显示的故障内容则可能有误。
8.在市电供电正常时开启UPS，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPS只能工作在逆变状态，不能转换到市电工作状态。不能进行逆变供电向市电供电转换，说明逆变供电向市电供电转换部分出现了故障，要重点检测市电输入保险丝是否损坏，若市电输入保险丝完好，检查市电整流滤波电路输出是否正常;若市电整流滤波电路输出正常，检查市电检测电路是否正常;若市电检测电路正常，再检查逆变供电向市电供电转换控制输出是否正常。
9.当电池组中发现电压反极、压降大、压差大和酸雾泄漏现象的电池时，应及时采用相应的方法恢复和修复，对不能恢复和修复的要更换，但不能把不同容量、不同性能、不同厂家的电池联在一起，否则可能会对整组电池带来不利影响。
了解在线式UPS电源工作原理和在线式UPS的维修技巧，更好的延长使用寿命，节约成本。文章就到这里了，希望可以帮到你。
