在线式UPS电源控制技术有哪些？在线式UPS电源，它具有稳压作用，同时可以提供供电，它作为一种储能装置，目前相应的应用领域非常广泛。当然在对该类型UPS电源进行使用时，应该要明确相关控制和保护技术。因为只有这样，才能将UPS电源相关效能更好发挥出来。

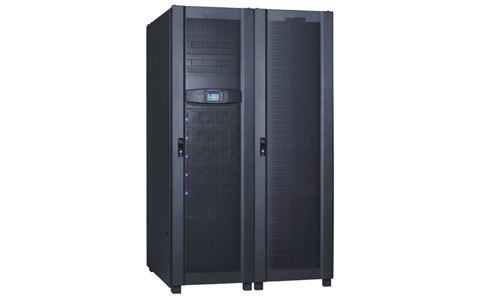

在线式UPS电源是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，逆变器一直处于工作状态。所以当停电时，UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。
在线式UPS电源控制技术有哪些？
在线式UPS电源控制功能基本上是由CPU内部程序控制完成的,由于程序的不可见性,UPS电源许多控制原理大家很难理解。下面，333体育官网电气UPS厂家根据多年的UPS研发经验，跟大家谈一下在线式UPS电源控制技术。
1.缓开机
当在线式UPS电源开机或系统重置（包括过载解除、自动重启等）时，CPU控制UPS电源缓慢提升逆变电压，每32m提升逆变电压3V直至220V停止。
2.电压追逐
缓开机结束后，逆变电压尚未切到对外输出前，为防止市电灌入UPS市电正常时，CPU控制逆变电压追逐市电输入电压，逆变电压依市电电压高低每隔128m加减3V如果市电电压高于280V则只追到280V如果市电电压低于160V则只追到160V
3.市电电压的侦测与控制
CPU每16m读取一次市电电压值，当市电的电压读值连续低于160V或高于280V五次时，视为市电电压输入异常；只有当市电的电压读值连续五次回复到170~270V之间时，才认为市电输入转为正常。市电输入正常时，UPS工作在市电逆变状态；
当市电电压低于160V或高于280V时，UPS电源立即转入电池逆变状态；为防止市电来回切换，只有当市电回复到170~270V时，在线式UPS电源才转入市电逆变状态。
4.市电频率的侦测与控制
侦测市电频率的目的作为逆变锁相的依据，通过调整逆变的过零点调整逆变相位，使在市电状态下的逆变输出与市电输入基本同频率、同相位。市电开机时，UPS侦测输入市电的频率作为逆变输出的频率；电池状态下开机时，逆变输出的频率以上次输出的频率来设定。
当市电正常时，执行锁相，逆变频率先追市电频率，频率相同后再追相位，通过变动逆变频率完成逆变和市电同相位。锁相后，逆变和市电的相位差小于3度，频率误差小于0.01HZ当市电频率超出47~53HZ范围时，UPS不执行锁相，立即转入电池逆变状态，只有当市电频率回复到48~52HZ时，在线式UPS电源再执行锁相，并转入市电逆变状态。
5.在线式UPS电源数字化控制技术
智能化和网络化是UPS电源的发展趋势,数字化控制是其发展的基础,而在线式UPS的数字化是当今UPS的主流。采用数字化控制技术，实现并联扩容和并联冗余的功能，为用户提供电源规划的弹性和更安全的保障。能保证输出UPS电源的稳定、可靠，让负载安全的运行。
以上就是在线式UPS电源控制技术的介绍，在线式UPS能够为负载提供更佳的电源环境，无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑，在线式均是最佳的UPS结构，因此，重要的设备，或是对电力环境要求苛刻的设备几乎都应选用在线式UPS。
