UPS蓄电池内阻怎么测量
来源：333体育官网电气 日期：2019-06-21 10:41 浏览量：次

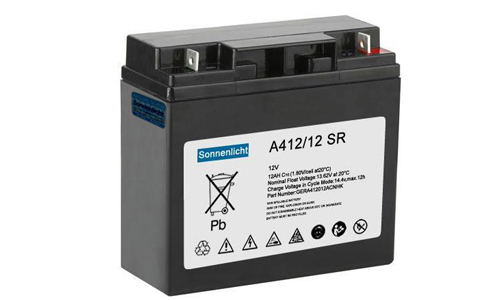

UPS蓄电池内阻怎么测量？不同类型的电池内阻不同。测量铅酸蓄电池的欧姆电阻来检测蓄电池的技术状态，这种方法的运用越来越受到人们的欢迎。正常情况下，内阻小的UPS蓄电池的大电流放电能力强，内阻大的电池放电能力弱。内阻是衡量UPS电池性能的一个重要技术指标。
UPS蓄电池内阻怎么测量？
UPS蓄电池内阻分析仪是对在数据中心，电信网络，配电系统等重要电池备份应用中使用的单个固定电池和电池组进行维护、故障排除和性能测试的理想测试工具。我们一般把UPS电池的电阻分为两种状态考虑：充电态内阻和放电态内阻。
充电态内阻指UPS蓄电池完全充满电时的所测量到的电池内阻。放电态内阻指UPS电池充分放电后（放电到标准的截止电压时）所测量到的电池内阻。一般情况下放电态的内阻是不稳定的，测量的结果也比正常值高出许多，而充电态内阻相对比较稳定，测量这个数值具有实际的比较意义。因此在UPS蓄电池的测量过程中，我们都以充电态内阻做为测量的标准。
在一般的测量场合，我们要求UPS蓄电池的内阻测量精度误差必须控制在正负5％以内。这么小的阻值和这么精确的要求必须用专用仪器来进行测量。
蓄电池内阻测量方法
1.直流放电内阻测量法。根据物理公式Ｒ=Ｕ/Ｉ，测试设备让蓄电池在短时间内（一般为2～3秒）强制通过一个很大的恒定直流电流（目前一般使用40A～80A的大电流），测量此时电池两端的电压，并按公式计算出当前的电池内阻。这种测量方法的精确度较高，控制得当的话，测量精度误差可以控制在0.1％以内。
2.交流压降内阻测量法。因为UPS电池实际上等效于一个有源电阻，因此我们给电池施加一个固定频率和固定电流（目前一般使用1kHz频率、50mA小电流），然后对其电压进行采样，经过整流、滤波等一系列处理后通过运放电路计算出该电池的内阻值。交流压降内阻测量法的电池测量时间极短，一般在100毫秒左右。这种测量方法的精确度也不错，测量精度误差一般在1％～2％之间。
此法的优缺点：
使用交流压降内阻测量法可以测量几乎所有的电池，包括小容量电池。笔记本电池电芯的内阻测量一般都用这种办法。
交流压降测量法的测量精度很可能会受到纹波电流的影响，同时还有谐波电流干扰的可能。这对测量仪器电路中的抗干扰能力是一个考验。用此法测量，对电池本身不会有太大的损害。
交流压降测量法的测量精度不如直流放电内阻测量法。
3.欧姆测量。使用欧姆读数的正确方法应该是，把它作为一种检测蓄电池一段时间的变化趋势的工具，用它来判断在浮充状态下的蓄电池组中落后蓄电池和可能存在故障的隐患。当UPS电池组安装并趋于稳定之后，我们采集一组初始的欧姆电阻读数。因为这个阶段，在电荷的状态，铅的纯度，化合效率，凝胶稳定等状态会发生很大的变化。相对于初始读数来说，50％左右的变化是经常发生的。如果有些蓄电池超过这个数据，那么很有必要对电池组进行均衡性充电，可能的话，再做一次容量测试。
以上就是UPS蓄电池内阻测量的方法，蓄电池状态的重要标志之一就是它的内阻，如果电池失效或容量不足，就有可能造成重大事故，所以必须对蓄电池的运行参数进行全面的在线监测，对其工作状态进行评估。
