电力专用UPS逆变电源系统如何选型
来源：333体育官网电气 日期：2019-06-24 10:53 浏览量：次

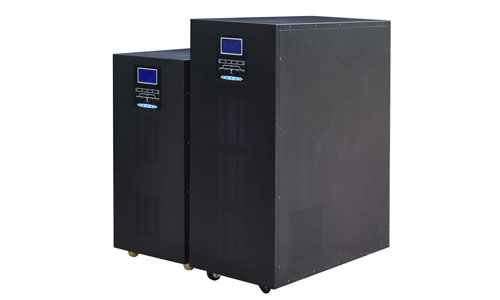

电力专用UPS逆变电源系统如何选型？只有当供电方案确定后，才能进行UPS选型，否则无从下手。电力专用UPS电源是333体育官网电气针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。一般电力UPS电源由主机、旁路稳压柜、输出馈线柜三部分组成，适应电力行业内部的恶劣电网环境，满足了电力行业的负载需求。
电力专用UPS逆变电源系统如何选型？
�、笔褂玫缌ψㄓ肬PS逆变电源供电，可以有多种供电形式，选型时应根据需要选择相应的型号；
�、脖匦肴范ㄉ璞腹┑缛萘浚次嗌俟β实纳璞柑峁┒喑な奔涞牡缌�。
�、晨悸堑缌PS电源系统的性能和使用的运行环境。如后端负载在启动时存在较大的冲击电流、后端负载为工业设备等情况下建议采用工频UPS。如UPS用于数据机房中，后端负载为常规服务器、交换机设备，则工频与高频UPS都可适用。
⒋UPS额定容量的选择。首先要清楚后端负载的标称容量、动态容量及将来是否扩容等情况，然后根据需要选配UPS电源。一般情况下将负载容量定在UPS额定容量的50％～80％左右较为适宜，同时兼顾UPS的效率和利用率，并使UPS留有一定余量，以便在后期需要时，可以进行扩容。
�、邓芟呷哂喙┑绶绞�。直接并机冗余供电方式很好的了并机时同频率、同相位、同幅度的问题。在企业经济能力的允许下，可采用“1+1”型直接并机方案，用于对企业供电。
�、堆≡竦缌PS电源品牌，选择对应UPS型号，UPS电源可以做500VA-800KVA，高频与工频机都可以做。
7.电力UPS电池后备时间。大多数的停电会持续5分钟至1小时。为应对长时间停电，数据中心需要配备多路市电输入或备用发电机组。由于ATS或备用发电机在1分钟以内即可完成切换或启动，因此电力UPS通常只需配置5~15分钟的储能电池即可。同时，UPS需兼容铅酸蓄电池和333体育，以适应未来储能发展的需要。
8.UPS管理。先进的电力专用UPS电源管理帮助优化系统操作，安全关闭系统，保护数据和设备免遭停电导致的崩溃。
电力专用UPS电源工作原理
电力专用UPS电源专为发电厂、变电站而设计的新一代电源，具有在线、零延时转换功能，主要应用于负载对电压要求较高的场所，如电力远动、RTU、DCS系统、电力载波、监控等。市电供电与直流逆变供电之间0延时转换交流输入、直流输入和交流不间断输出之间完全隔离。
当市电正常时，单相220V交流（或三相380V）经过隔离，整流滤波后给逆变器供电；若交流输入断电，则将由电力系统自备的直流屏经过防反二极管给逆变器供电，再经过输出隔离后给重要负载供电；若直流屏断电，则仍由交流输入供电；若逆变器过载或故障，则由静态开关切换至旁路供电。
整流器
单相/三相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在±10%，负载在100%的范围内变化时，整流器输出直流电压稳定在±1%内。
逆变器
采用高频载波的正弦脉宽调制技术，通过IGBT�？槟姹淦靼阎绷鞯缪贡浠晃曜嫉恼也ń涣鞯缪梗涂梢宰畲蟪潭鹊亟档褪д妫跣÷瞬ㄆ鞯奶寤�。这样在负载变化时取得极好的动态特性。
直流屏
在市电欠压或故障时，与直流端相联的直流屏就会自动毫无间断地供电。直流屏放电时会给出信号。如果放电至极限电压，系统就会转入备电运行。在接近终止放电电压时，系统将给出警示信号。
UPS作为电力守护者，为各个行业的关键负载设备提供稳定、不间断的电力供应，使其免受过载、短路、浪涌冲击等电力�：ΓＶひ滴竦恼Ｔ擞�。在现今的行业运用中，电力专用UPS的选型工作，远没有这么简单。电力专用UPS电源对于使用的机器有一定的范围,不是每一款都能适用到用户使用的设备上,大家可根据实际情况进行选择。
