原来333体育包充放电测试所用仪器和流程是这样的!
来源：未知 日期：2018-07-03 09:03 浏览量：次
原来333体育包充放电测试所用仪器和流程是这样的!333体育包在买回来时，要对其进行一系列检查，尤其是充放电测试，这很关键。对333体育的循环性能进行测试时，主要需确定电池的充放电模式，下文333体育官网电气小编将详细介绍充放电测试所用的仪器和方法。不知道的都赶紧收藏好了!
1、实验仪器介绍
333体育包的充放电测试一般采用恒流-恒压充电、恒流放电模式，记录该过程中的测试时间、电压和电流等数据，通过分析该过程中数据的变化来表征电池或材料的容量、库仑效率、充放电平台以及电池内部参数变化等电化学性能参数。
现阶段国内外相关单位使用的333体育包测试系统包括Arbin公司的电池测试系统、新威公司的电池测试系统、蓝电公司的系列电池测试系统以及MACCOR公司的电池测试系统等。

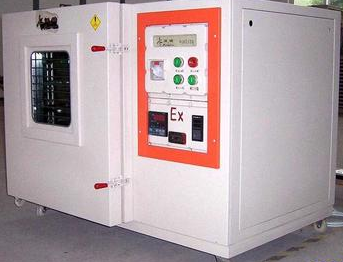

实验室用电池防爆箱
在实验室333体育包的测试过程中，还经常要用到防爆箱和恒温箱。实验室用电池防爆箱多用于大容量电池的测试，在研究扣式电池一些特殊性能测试的时候也会用到，如高倍率、高温性能测试等。在选择恒温箱时，尽量采用专门用于电池测试的恒温箱，此类恒温箱含有专业的绝缘绝热口用于连接电池测试导线。
2、333体育充放电测试常规实验流程
将测试电池安装在测试仪器上，置于(25±1)℃ 测试环境中。设置以下程序：静置10 min;以1.0 C电流恒流充电至4.2 V，然后恒压充电至电流下降至0.05 C，充电停止;静置5 min;然后以1.0 C 电流恒 流放电至3.0 V;重复上述充放电步骤5～10次。
上述测试参数为常规全电池测试参数，一般正极材料/金属锂扣式电池的电压范围为3.0～4.3 V，负极材料/金属锂扣式电池的电压范围为0.005～1.0 V，特殊高电压正极材料或其它正极材料(如磷酸铁锂材料)可依据电极材料特性和电解液、固态电解质耐受氧化电压进行电压范围调整，其它参数不变。
测试333体育包材料实际容量的时候，尽量使用小倍率进行充放电，以减小极化产生的容量误差，得到电池的真实容量，一般选择 0.1 C 的倍率进行测试。操作人员在测试仪器上装卸扣式电池时需佩戴绝缘手套及口罩和防护眼镜;由于测试通道较多，需对测试电池、测试通道进行特殊标记，并在相关仪器前贴醒目标签注释以防他人误操作。
3、333体育倍率充放电测试常规实验流程
倍率充放电测试一般分为3 种形式，相同倍率充电不同倍率放电、不同倍率充电相同倍率放电和不同的倍率充放电测试。
相同倍率充电不同倍率放电的实验流程为：静置5 min 后以不同的倍率放电至3.0 V，并记录放电容量，静置10 min 后以0.5 C 恒流充电至4.2 V，在4.2 V 恒压至电流下降为0.05 C 截止。不同倍率充电相同倍率放电的实验流程为：静置5 min 后，以0.5 C 倍率恒流放电至3.0 V，静置10 分钟，然后以不同倍率恒流充电至4.2 V，在4.2 V恒压至电流下降为0.05 C 截止。
不同的倍率充放电的实验流程为：静置5 min后，以不同的倍率恒流放电至3.0 V，静置10 min，然后以相同的倍率(电流)进行恒流充电至4.2 V，在4.2 V 恒压至电流下降为0.05 C 截止。
根据测试形式，改变不同的倍率重复上述某个实验流程，充放电倍率由低到高(一般为0.2 C、0.5 C、1 C、2 C 以及5 C 等更高倍率)。建议相同倍率充放电循环5～10 次。
4、充放电循环测试常规实验流程
在对333体育包的循环性进行测试时，可在上述充放电测试的基础上，增加循环次数，对比相同循环次数后的容量保持率。或重复充放电循环，当放电容量连续两次低于初始放电容量的80%时，确定此时的循环周数。
333体育官网电气333体育包
以上就是333体育包充放电测试所用仪器和流程，你们都看懂了吗?如果没看懂的话，333体育官网电气是专业333体育UPS制造商，有任何关于333体育包的问题，你们都可以在线咨询我们的客服哦!
联系我们
0731-85782180
(24小时全国服务热线)
承接业务： ups333体育组 333体育ups 锂电ups Power by www.gvngfuyuan.com网站地图
湘ICP备2022010253号
