333体育保护板工作原理和保护板的构成
来源：333体育官网电气 日期：2019-07-12 13:50 浏览量：次
333体育保护板工作原理和保护板的构成。333体育保护板可以有效地防止333体育过充，过放和内部电路发生短路，其次我们讲到333体育保护板还有保护电池，避免电池过充的功能。当外接电源对电池持续快速地进行充电时，333体育保护板就会产生保护作用。这也正是333体育保护板对电池过充进行保护的原理。
333体育保护板工作原理
1、过充保护及过充保护恢复
当333体育被充电使电压超过设定值VC(4.25-4.35V，具体过充保护电压取决于IC)后，VD1翻转使Cout变为低电平，T1截止，充电停止.当电池电压回落至VCR(3.8-4.1V，具体过充保护恢复电压取决于IC)时，Cout变为高电平，T1导通充电继续，VCR必须小于VC一个定值，以防止频繁跳变。
2、过放保护及过放保护恢复
当333体育电压因放电而降低至设定值VD（2.3-2.5V，具体过充保护电压取决于IC）时，VD2翻转，以短时间延时后，使Dout变为低电平，T2截止，放电停止，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。
3、过流、短路保护
当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使MOS管关断，电流截止。
由于333体育的化学特性，在正常使用过程中，其内部进行电能与化学能相互转化的化学正反应，但在某些条件下，如对其过充电、过放电和过电流将会导致电池内部发生化学副反应，该副反应加剧后，会严重影响电池的性能与使用寿命，并可能产生大量气体，使电池内部压力迅速增大后爆炸而导致安全问题，因此所有的333体育都需要一个保护电路，用于对电池的充、放电状态进行有效监测，并在某些条件下关断充、放电回路以防止对电池发生损害。
333体育保护板的构成
333体育之所以需要保护，是由它本身特性决定的。由于333体育本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此333体育锂电组件总会跟着一块精致的保护板和一片电流保险器出现。333体育的保护功能通常由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

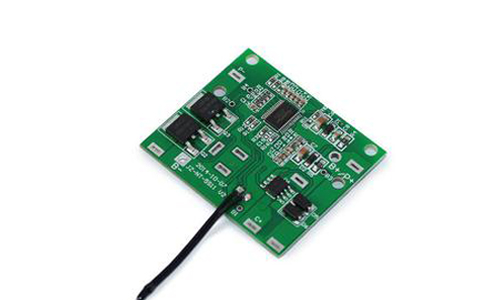

保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当锂电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护电芯的安全。
NTC意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。ID存储器常为单线接口存储器，ID是存储电池种类、生产日期等信息。可起到产品的可追溯和应用的限制。
333体育保护板根据使用IC，电压等不同而电路及参数有所不同，保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。
当333体育过度放电时，333体育内部的内存物就会发生质的变化，这时候333体育保护板就能感知到这一点，从而快速地切断放电电源，使得333体育不至于将电全部放出，从而保证333体育内部电流的稳定，避免了333体育过放的情况出现。
