UPS旁路的作用,UPS的作用是什么
来源：333体育官网电气 日期：2019-07-22 14:27 浏览量：次

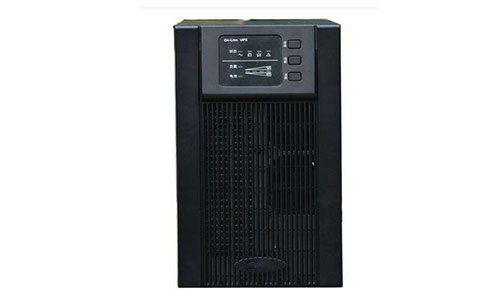

UPS旁路的作用，UPS的作用是什么？UPS是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。它主要作用是为单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。在UPS中，一般采用由两组切换开关组成的旁路切换电路，为简化主电路结构、降低成本、提高效率和切换性能。下面就说说UPS的作用及UPS旁路的作用。
什么是UPS旁路
旁路是指输入输出之间的一个电路通路，通路中不是简单的一条直通导线，中间可能串联了空开、接触器、电子开关(如双向并联的可控硅组成的静态开关)及简单的滤波装置等。对UPS而言，旁路有两种，一种是内部旁路，或曰电子旁路、静态旁路、自动旁路，当UPS出现故障或工作条件有问题时，系统会自动转到内部旁路，也可通过人为操作来转内部旁路；另一种是外部旁路，或曰维修维护旁路，在系统需要维修维护时，市电经过它临时给负载供电，负载不受UPS保护。
UPS旁路的作用
UPS电源设计旁路输入的目的也是为了给电力电子设备提供不间断的电力供应。设计旁路的作用是：市电正常情况下，UPS电源的负载过重时或者UPS电源主机故障时，UPS会自动跳到旁路继续给电力电子设备提供电力供应。同时UPS也设计了维修旁路，UPS主机故障时可将UPS切换到维修旁路，可以维修UPS的同时给电力电子设备提供不间断的电力供应。
UPS旁路的工作过程
●从主回路切到维修旁路的过程如下：
将UPS从Normal状态转到内部旁路上，如配有原厂SBP，并且SPB与UPS之间的信号线连接正确，则此时对应Q3的指示灯亮，表示可操作，如信号线未连或SBP非原厂，则无指示灯参考；闭合Q3(如配有原厂SBP，并且SPB与UPS之间的信号线连接正确，则此时对应Q2、Q3的指示灯亮，表示可操作，如信号线未连或SBP非原厂，则无指示灯参考)，断开Q2；UPS脱离负载，可进行维修维护等操作。
●从维修旁路切回主回路的过程如下：
将UPS启动并转到内部旁路上去(如配有原厂SBP，并且SPB与UPS之间的信号线连接正确，则此时对应Q2的指示灯亮，表示可操作，如信号线未连或SBP非原厂，则无指示灯参考)；闭合Q2，断开Q3；将UPS从内部旁路转到Normal状态。
不间断供电系统再安装结束后，应进行转外部旁路测试，再合开关的时候，除UPS在旁路状态外，一定要量开关上下口压差，每相都在1V左右，表示开关间的相位对应关系正确。对于非原厂SBP，转维修旁路时，一定注意零线的接法，错误的接法将导致转换中因断了负载端的零线，引起部分负载因过压而损坏。对于从未用过的维修旁路在操作时应格外小心，除注意接线正确外，还应检查接线的质量及开关的质量。
在安装自制SBP时，当对应相序接错时，合旁路开关时相当于短路，UPS大部分情况都会损坏，负载100%断电；有时自制的SBP中，UPS的零线成为回路中零线的唯一通路，当工程师进行维修时，有时会将整个连线拆除，一旦断了零线，负载必烧无疑，因为没有绝对平衡的三相负载；某客户UPS需要扩容，负载不能停机，于是将负载转向从未用过并且最初安装时未做转旁路实验的维修旁路后，断UPS输出开关时，维修旁路开关冒了烟，总开关也跳了，后查原因发现开关的接线太松，承受不了大电流才导致负载宕机的事故发生。
对于按装了原厂SBP的UPS系统在系统切换时，就没有这些麻烦。对于安装了自制SBP且接线正确、做过切换实验、线路近期无改动时，也可安照简单的步骤切换。以上两种情况以外的情况，切换时一定小心，才可实现外部旁路的真正作用。
UPS的作用
(l)市电中断的情况下，能利用自身所带的蓄电池通过逆变电路将直流电转换为220V交流电给计算机及网络系统供电，保证计算机及网络系统能正常运转。
(2)对市电有稳压作用，能在电网电压波动时稳定电压。
(3)能抑制电网的电力谐波干扰、电压瞬间跌落、高压浪涌、电压波形畸变、电磁干扰等电力污染，为计算机及其它设备提供电压稳定、波形纯正的电力供给，保证计算机及网络系统的正常工作和数据不受干扰。
UPS现已广泛应用于：矿山、航天、工业、通讯、国防、医院、计算机业务终端、网络服务器、网络设备、数据存储设备、应急照明系统、铁路、航运、交通、电厂、变电站、核电站、消防安全报警系统、无线通讯系统、程控交换机、移动通讯、太阳能储333体育官网量转换设备、控制设备及其紧急保护系统、个人计算机等领域。
