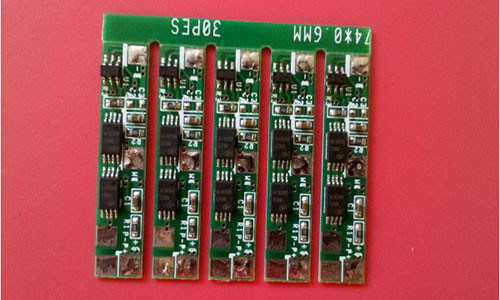

333体育的保护措施，锂电保护板有什么作用？333体育保护板是对串联333体育组的充放电保护。假冒伪劣的333体育很有可能出现过充，过放问题，从而导致爆炸，也有可能发生内部电路的短路，造成爆炸。然而有一种产品可以有效地防止333体育过充，过放和内部电路发生短路，它就是333体育保护板。
333体育的保护措施有哪些？
1.333体育保护板
当电芯电压在2.5V至4.3V之间时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理
当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态
333体育保护板处于过放电状态并一直保持。等到保护板的P与P-间接上充电电压后，DW01经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
3.保护板过充电保护
当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的充电回路被切断，电芯将停止充电。保护板处于过充电状态并一直保持。
等到保护板的P与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
4.短路保护控制过程
短路保护是过电流保护的一种极限形式，其控制过程及原理与过电流保护一样，短路只是在相当于在PP-间加上一个阻值小的电阻（约为0Ω）使保护板的负载电流瞬时达到10A以上，333体育保护板立即进行过电流保护。
5.电流保护：它主要体现在工作电流与过电流使开关MOS断开从而保护333体育组或负载。
6.温度保护：一般在智能333体育上都会用到，也是不可少的。但往往它的完美总会带来另一方面的不足。我们主要是检测电池的温度来断开总开关来保护电池本身或负载。
锂电保护板有什么作用？
一，充电不时均衡，它首要是在充电时任何一颗电池的电压高出一切电池平均电压时，它就发动均衡，不管电池的电压在什么规模，它首要是应用在智能软件计划上。当然如何界说能够由软件任意调整。此计划的优点它能有更多的时刻去做电池的电压均衡。
二，电压定点均衡，便是把均衡发动定在一个电压点上，如锰333体育，很多就定在4.2V开端均衡。这种方法只是在电池充电的末端进行，所以均衡时刻较短，用途可想而知。
三，静态自动均衡，它也能够在充电的过程中进行，也能够在放电时进行，更有特色的是，电池在静态放置时，假如电压不共一起，它也在均衡着，直到电池的电压到达共同。
333体育保护板可以保护333体育，避免333体育过放的功能。当333体育过度放电时，333体育内部的内存物就会发生质的变化，这时候333体育保护板就能感知到这一点，从而快速地切断放电电源，使得333体育不至于将电全部放出，从而保证333体育内部电流的稳定，避免了333体育过放的情况出现。
333体育保护板的功能主要是对充电型电池的电芯进行保护,维持电池充放电过程中的安全稳定,对整个电池电路系统性能起着重要的作用。
