333体育保护板技术指标,333体育保护解决方案
来源：333体育官网电气 日期：2019-08-05 09:53 浏览量：次

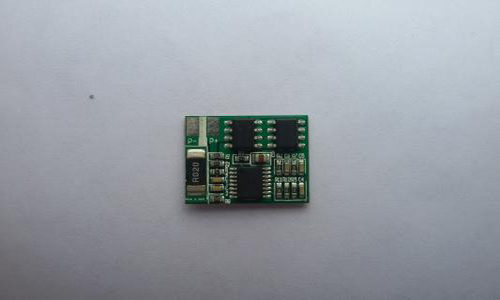

333体育保护板技术指标，333体育保护解决方案。通俗的来讲，333体育一般都要有一个与之对应的333体育保护板辅助其工作。333体育保护板的作用就是避免短路等一系列的意外情况，所以保护板的参数要求也是极其精密的。
333体育保护板技术指标
1、电压保护能力
过充电保护：333体育保护板必须具有预防电芯电压超过预设值的能力过放电保护：保护板必须具有预防电芯电压底于预设值的能力
2.电流能力
保护板作为锂电芯的安全保护器件,既要在设备的正常工作电流范围内,能可靠工作,又要在当电池被意外短路或过流时能迅速动作,使电芯得到保护。
3、导通电阻
由于通讯设备的工作频率较高，数据传输要求误码率低，其脉冲串的上升及下降沿陡，故对电池的电流输出能力和电压稳定度要求高，因此保护板的MOS管开关导通时电阻要�。ソ诘缧颈；ぐ逋ǔＴ�<70mΩ，如太大会导致通讯设备工作不正常，如手机在通话时突然断线、电话接不通、噪声等现象。
4、自耗电流
定义：IC工作电压为3.6V，空载状态下，流经保护IC的工作电流，一般极小.保护板的自耗电流直接影响333体育的待机时间，通常规定保护板的自耗电流小于10微安。
5、机械性能、温度适应能力、抗静电能力
333体育保护板必须能通过国标规定的震动,冲击试验;保护板在-40到85度能安全工作,能经受±15KV的非接触ESD静电测试。
333体育保护解决方案
近几年来，业界出现了将几个芯片封装在一起以提高集成度、缩小最后方案面积的趋势。333体育保护市场也不例外。两种333体育保护方案A及B看起来是将两个芯片集成于一个芯片中，但实际上其封装内部控制器IC及开关管芯片仍是分开的，来自不同的厂商，该方案仅仅是将二者合封在一起，俗称“二芯合一”。
XB430X系列芯片集成度非常高，不仅将传统的控制IC和开关管集成，而且将原理图1中R1、R2也集成到同一芯片。集成后的芯片非常�。钚〉目梢圆捎檬忻嫔贤ㄓ玫腟OT23-5L封装。该芯片系列开关管内阻极低，最小内阻可达40mΩ以下，与市面上最好的开关管内阻相当。当采用最小封装SOT23-5L时，持续充电和放电电流可达2.5安培，而不会有散热问题。若持续充放电电流大于2.5A，建议使用XB430X系列中的SOP8封装产品。
XB430X具有传统保护方案中的所有保护功能：过充保护、过放保护、过流保护和短路保护。不仅如此，由于控制IC与开关管集成于同一芯片，控制IC可随时检测开关管芯片温度。当电池因长期在高温环境下使用，或充放电时电流超过正常充放电电流，却又没有达到过流保护阈值等原因而致使芯片温度过高时，会启动过温保护功能，以保护芯片及电池。另外，内置开关管带有ESD保护功能，可大幅提高保护板和电池在加工过程中的良率。
XB430X内部控制IC及开关管来自于同一个生产工艺，同一个厂商，封装选用最成熟通用的封装形式，因而一致性能比传统方案、“二芯合一”方案、正极保护方案都要高很多。
采用XB4301系列芯片，完成最终电池保护方案只需两个元器件，与传统方案的5个元器件相比，每台贴片机的产能和效率可以提高到原来的2.5倍。与传统的方案相比，333体育保护板厂商不仅不要购买电阻及开关管芯片，精简了资源链，而且在制作保护板时减少两个电阻的焊盘以及开关管的8个焊点，从而大大降低了保护板的制作成本。
总结：333体育保护板作为电池系统的核心组成部分,是动力电池与外部世界的桥梁,决定着电池的利用率,其性能对电池使用成本和安全性至关重要。333体育保护板的部件,对电池的安全担负着重要使命，它本身的性能和品质也是电池组性能和品质的一个重要因数。
