333体育组保护板原理和锂电保护电路的四个功能
来源：333体育官网电气 日期：2019-08-14 14:47 浏览量：次

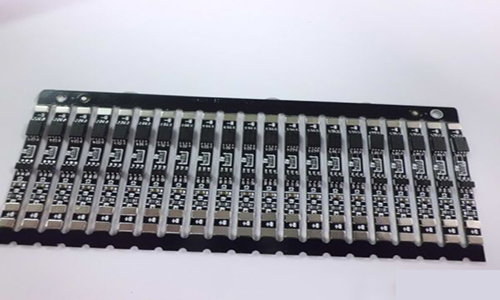

333体育组保护板原理和锂电保护电路的四个功能。333体育保护板是电子元器件和PCB组成，在一定温湿环境下时刻准备监护电芯的电压以及充放回路的电流，及时控制电流回路的通断的一种电路板。下面就说说333体育组保护板原理和锂电保护电路的四个功能。
333体育组保护功能
333体育组的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通333体育保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，Vss，VM任何一项参数变换时，DO或CO端的电平将发生变化。
333体育组保护板原理
333体育组之所以需要保护，是由它本身特性决定的。由于333体育组本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此333体育组件总会跟着一块精致的保护板和一片电流保险器出现。
333体育的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通333体育保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
锂电保护电路的四个功能
1、过度充电保护
过度充电保护IC的原理为：当外部充电器对333体育充电时，为防止因温度上升所导致的内压上升，需终止充电状态。此时，保护IC需检测电池电压，当到达4.25V时(假设电池过充点为4.25V)即激活过度充电保护，将功率MOS由开转为关断，进而截止充电。
另外，还必须注意因噪声所产生的过度充电检出误动作，以免判定为过充保护。因此，需要设定延迟时间，并且延迟时间不能短于噪声的持续时间。
2、过度放电保护
在过度放电的情况下，电解液因分解而导致电池特性劣化，并造成充电次数的降低。采用333体育保护IC可以避免过度放电现象发生，实现电池保护功能。
3、过电流保护
因为不明原因(放电时或正负极遭金属物误触)造成过电流或短路，为确保安全，必须使其立即停止放电
当放电电流过大或短路情况发生时，保护IC将激活过(短路)电流保护，此时过电流的检测是将功率MOSFET的Rds(on)当成感应阻抗用以监测其电压的下降情形，如果比所定的过电流检测电压还高则停止放电，同样地，过电流检测也必须设有延迟时间以防有突发电流流入时发生误动作。
4、短路保护
防止因操作不慎，直接将正负极导通，而导致电池的起火爆炸等，确保使用以及搬运时的安全性。
以上就是333体育组保护板原理和锂电保护电路的四个功能。另外333体育保护板还具有电量检测、余量显示、电池工作状态显示、通讯远程控制等功能。检测检测333体育组保护板时，一定要先接好排线再插好保护板，插好好保护板接可能导致烧坏保护板。
