UPS厂家解读UPS电源的输出正弦波和方波
来源：333体育官网电气 日期：2019-12-12 11:28 浏览量：次
UPS厂家解读UPS电源的输出正弦波和方波。UPS电源的输出有两种情形，一个是市电经过简单稳压后的直接输出，另外一个是市电或电池经过逆变器后的输出。在后备式UPS不间断电源中，正常模式下市电经过稳压后输出的波形是正弦波，而电池模式下直流电压经过逆变器输出的波形是方波。下面由UPS厂家解读UPS电源的输出正弦波和方波。

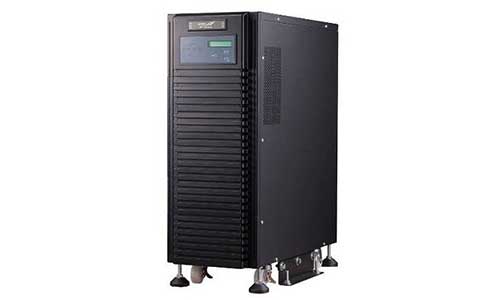

UPS厂家解读UPS电源的输出正弦波和方波
正弦波输出的UPS电源适合阻性和感性负载，我们通常所见到的灯泡，电炉，饭锅等属于阻性负载，电扇，电源变压器属于感性负载。适用的范围宽，当然其价格也要高一些。
方波非常简单的推勉电路就能做出来，但因为方波波形中从最高点突然跌到最低又到最高，其间的能量损失也是巨大的，并且如果机组容量很大，这种损失可能会导致机器本身损坏，因此方波系统通常而言不会在很大的机组上出现，而且通常是几百伏安的小容量且是后备机组的UPS不间断电源里出现。
正弦波其波形和电网上或者发电机发的波形是一样的，甚至比电网上获取的电的波形还要完美，但调制出正弦波不是一件简单的事情，需要复杂的控制电路；因此成本必然上升。所以，正弦波UPS一般只在容量超过5KVA的机组，或者在线式以及部分在线互动式机组上才出现，后备机组除非容量很大，不然也是很少的。
UPS电源中的正弦波和方波的区别
方波和正弦波从波形上看最大的区别就是：方波在任一瞬间的幅值只可能是正向最大值、0、反向最大值。理论上波形上升率、下降率为无穷大，而正弦波在任一瞬间的幅值满足与时间对应相角的正弦关系。理论上波形最大上升率、下降率在过零点，而理论上波形最小上升率、下降率在过顶点，且该点上升率，下降率为零。
UPS电源的输出有两种情形：
A、市电经过简单稳压后的直接输出;
B、市电或电池(直流电压)经过逆变器后的输出。
1、后备式UPS电源
正常模式下(A)：市电经过稳压后输出的是纯正弦波;
电池模式下(B)：直流电压经过逆变器后输出的是方波。
2、在线互动式UPS不间断电源
正常模式下(A)：市电经过稳压后输出的是纯正弦波;
电池模式下(B)：直流电压经过逆变器后输出是非纯正弦波。
3、在线式UPS电源旁路时输出的是纯正弦波
正常模式下(A)：市电经过逆变器后输出是非纯正弦波;
电池模式下(B)：直流电压经过逆变器后输出是非纯正弦波。
正弦波拥有对工频变压器最高效的转换，可以负载一切能在市电上使用的设备。方波输出的UPS电源一般只适合阻性负载，其携带负载的能力低，当负载过重时，其电压衰减会很大。所以当我们选购UPS电源时，一般按UPS输出功率的50%来计算其实际的负载功率。
正弦波为正弦交流电，方波为脉冲电流。正弦波交流电，大小和方向随时间作有规律变化的电压和电流称为交流电。正弦交流电是随时间按照正弦函数规律变化的电压和电流，由于交流电的大小和方向都是随时间不断变化的，也就是说每一瞬间电压和电流的数值都不相同，所以在分析和计算交流电路时必须标明它的正方向。
以上就是就是关于UPS电源输出的正弦波和方波，不同类型的UPS输出波形也不同，且各有优缺点，在实际应用中需要根据不同特点进行选择。
