UPS电源厂家详解UPS冗余并机供电的可靠性分析
来源：333体育官网电气 日期：2020-01-14 14:12 浏览量：次
UPS电源厂家详解UPS冗余并机供电的可靠性分析。目前UPS供电系统几乎全部采用“1+1”冗余并机的供电方式，将两台相同型号和容量的UPS单机的输出直接并联而形成冗余并机供电系统，相对于单机系统，“1+1”冗余并机系统的可靠性得到了提高，但这种供电系统仍有不少缺陷。下面由333体育官网电气UPS电源厂家详解UPS冗余并机供电的可靠性分析。

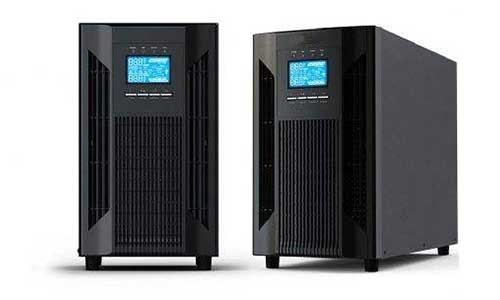

UPS电源厂家详解UPS冗余并机供电的可靠性分析
1+1并机冗余不间断电源UPS供电系统是指通过将两台具有相同功率UPS主机的输出置于同幅度、同相位和同频率的状态而直接并联起来。正常工作时，两台UPS主机各承担二分之一负载电流，当其中一台UPS发生故障时，则由剩下的一台UPS来承担全部负载。这种1+1并机系统的平均故障工作时间是单个UPS主机运行的7～8倍，从而大大提高供电系统的可靠性。
并联冗余的本质是UPS电源均分负载。此种方式目前常有两种结构：一种是UPS电源通过外加并机柜方式并联，并机柜提供同步及多机均流控制，同时提供并联系统的总静态旁路；另一种是在每台UPS电源内安装一套逻辑控制板，控制各台机器的同步及均流输出。
可靠性的指标之一是可靠度，它是指在规定的时间内和规定的条件下，某产品完成规定功能的概率。对于由单一设备组成的系统，设备的可靠度就是系统的可靠度。
UPS冗余并联模式
应用冗余并联的UPS电源是将两台功率相同、型号相同的UPS利用并机�？�、并机柜、并机板等，将输出端连接起来实现负载功率的共同分担。当处于正常的运行状态下，两台并联的UPS采取市电供电方式，有逆变器输出负载之后，两台UPS电源就会转换为电池供电；
同时另一台的UPS则继续原有供电方式，当两台UPS电池全部完成放电之后，即转为旁路，因此要求旁路电源必须来自同一个回路。如果电池完成了放电，但市电尚未恢复，此时逆变器停止运行，所有的负载都转移到另一台UPS供电中。
若想实现优化的冗余并联供电方案，需考虑：①确保UPS电源中逆变器的输出波形保持相同的频率和相位；②UPS逆变器的输出电压保持一致；③各个UPS电源需要平均分配负载；④一旦UPS电源发生故障，应确保其快速脱机。
UPS电源冗余并机系统的特点
1、相位和幅值相同，以保证两台UPS之间无破坏性的环流产生
2、负载均分：UPS并机后个UPS输出电流必须均匀分配
3、统一切换：当UPS并机系统中任何一台逆变器出现故障时均不能将本身的负载单独转到旁路通道，而是将负载分配到与其并机的其他UPS中，只有并机系统中所有UPS的逆变器停止工作时，才转到旁路通道。
采用1+1、2+1或n+m冗余并机电源系统是提高系统容量和可靠性的关键，单路瓶颈严重制约着UPS供电系统可靠性，而解决的唯一途径就是采用适当的冗余并机，当单机容量能够满足负载需要时，适合采用“黄金冗余”1+1冗余并机系统；当必须两台以上才能满足负载容量时，适合采用2+1或n+m（m≤n）冗余并机系统。
基于UPS并机冗余式的双总线供电系统是一种可靠性高、扩容性强、容错功能好的供配电方案，完全满足空管系统安全第一，稳定高效的设备运行保障要求。本供配电方案可为计划开展供配电改造的类似单位提供参考，并进一步推广应用。
