UPS电源后备式和UPS电源在线互动式的工作原理
来源：333体育官网电气 日期：2020-03-06 13:51 浏览量：次
UPS电源后备式和UPS电源在线互动式的工作原理。UPS电源主要由UPS主机及UPS电池组成，分为在线式、后备式及在线互动式几种，机器有电工作时将市电交流电整流并储存在自己的电源中，一旦停止供电就能提供电源，使用电设备维持一段工作时间，保持10~30分钟等，延时时间一般由蓄电池的容量决定。下面小编给大家介绍UPS电源后备式和UPS电源在线互动式的工作原理。

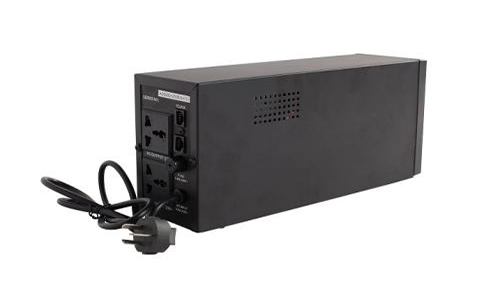

一、UPS电源后备式的工作原理
在市电正常时，由市电通过简单稳压滤波输出供给用电设备，蓄电池处于充电状态。当停电时，逆变器工作，将电池提供的直流电转变为稳定的交流电输出给用电设备。由于平时市电正常时，逆变器是不工作的，只有在市电停电蓄电池放电时才开始工作，这种UPS被称为后备式UPS。
①市电正常时则市电经稳压后直接输出负载，同时经整流器将交流电转化为直流电给电池充电，此时逆变器不工作。
②当市电异常时，后备式UPS电源会迅速切换到逆变状态，将电池电能逆变成为交流电对负载继续供电，因此后备式UPS在由市电转逆工作时会有一段转换时间，一般小于10ms。
二、UPS电源在线互动式的工作原理
在线互动式UPS是指在输入市电正常时UPS的逆变器处于反向工作给蓄电池充电，在市电异常时逆变器立刻投入逆变工作，将电池组电压转换为交流电输出，因此在线互动式UPS也有转换时间。
①市电正常状态：电网输入电流进入双向变换器进行整流工作，整流过后的电流一路给UPS蓄电池组进行充电，另一路经过逆变器转换为交流电给负载进行供电。
②市电异常状态：电网输入电流出现异常或中断，UPS电源会立即中断市电供电。由于在线式互动式UPS电源逆变器一直处于工作状态，所以其转换时间为0ms，对设备不会产生任何影响。
UPS电源后备式和UPS电源在线互动式的区别
1、后备式UPS电源在市电正常时直接由市电向负载供电，当市电超出其工作范围或停电时通过转换开关转为电池逆变供电。结构简单、体积小、成本低、但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波。
2、在线互动式UPS电源在市电正常时直接由市电向负载供电，当市电偏低或偏高时，通过UPS内部稳压线路稳压后输出，当市电异常或停电时，通过转换开关转为电池逆变供电。有较宽的输入电压范围，噪音低，体积小等特点,但同样存在切换时间
3、同后备式相比较，在线互动式具有滤波功能，抗市电干扰能力很强，转换时间小于4ms，逆变输出为模拟正弦波，所以能配备服务器、路由器等网络设备，或者用在电力环境较恶劣的地区。
以上就是UPS电源后备式和UPS电源在线互动式的工作原理。后备式UPS输变电系统断路或短路，都会�：Φ缌Φ恼９┯Γ佣跋旄涸氐恼９ぷ�。在线互动式是一种智能化的UPS电源，集中了后备式UPS效率高和在线式UPS供电质量高的优点，但其稳频特性能不是十分理想，不适合做常延时的UPS电源。
