333体育保护板，333体育保护板均衡原理介绍
来源：333体育官网电气 日期：2018-12-20 10:30 浏览量：次
333体育保护板，333体育保护板均衡原理介绍。333体育保护板的原理是什么？333体育保护板是对串联333体育组的充放电保护，333体育保护板的原理就是防止过充电、过放电（限制电流），对电池起到保护安全作用。普通333体育保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。本文333体育官网电气小编就来介绍一下333体育保护板均衡原理，希望能对你们有帮助。

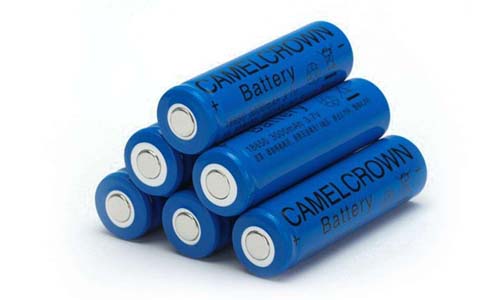

333体育的构成：
333体育主要由两大块构成，电芯和保护板PCM，电芯相当于333体育的心脏，BMS管理系统相当于333体育的大脑。电芯主要由正极材料、负极材料、电解液、隔膜和外壳构成，而保护板主要由保护芯片（或管理芯片）、MOS管、电阻、电容和PCB板等构成。

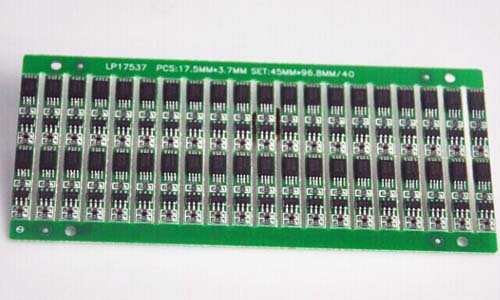

什么是333体育保护板？
333体育保护板是对串联333体育组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值，实现333体育组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。
333体育保护板，顾名思义就是保护333体育用的，333体育保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。
333体育保护功能：
普通333体育保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。333体育的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
333体育保护板原理详细分析：
所有的333体育都需要一个保护电路，用于对电池的充、放电状态进行有效监测，并在某些条件下关断充、放电回路以防止对电池发生损害，在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，Vss，VM任何一项参数变换时，DO或CO端的电平将发生变化。原理如下：
1、过充电检出电压：在通常状态下，Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS间电压。
2、过充电解除电压：在充电状态下，Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。
3、过放电检出电压：通常状态下，Vdd逐渐降低至DO端由高电平变为低电平时VDD-VSS间电压。
4、过放电解除电压：在过放电状态下，Vdd逐渐上升到DO端由低电平变为高电平时VDD-VSS间电压。
5、过电流1检出电压：在通常状态下，VM逐渐升至DO由高电平变为低电平时VM-VSS间电压。
6、过电流2检出电压：在通常状态下，VM从OV起以1ms以上4ms以下的速度升到DO端由高电平变为低电平时VM-VSS间电压。
7、负载短路检出电压：在通常状态下，VM以OV起以1μS以上50μS以下的速度升至DO端由高电平变为低电平时VM-VSS间电压。
8、充电器检出电压：在过放电状态下，VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压。
9、通常工作时消耗电流：在通常状态下，流以VDD端子的电流（IDD）即为通常工作时消耗电流。
10、过放电消耗电流：在放电状态下，流经VDD端子的电流（IDD）即为过流放电消耗电流。
333体育保护板均衡原理介绍：
333体育保护板均衡原理常用的均衡充电技术包括恒定分流电阻均衡充电、通断分流电阻均衡充电、平均电池电压均衡充电、开关电容均衡充电、降压型变换器均衡充电、电感均衡充电等。成组的333体育串联充电时，应保证每节电池均衡充电，否则使用过程中会影响整组电池的性能和寿命。而现有的单节333体育保护芯片均不含均衡充电控制功能，多节333体育保护芯片均衡充电控制功能需要外接CPU;通过和保护芯片的串行通讯（如I2C总线）来实现，加大了保护电路的复杂程度和设计难度、降低了系统的效率和可靠性、增加了功耗。
333体育保护板均衡原理根据应用的需要，在改变保护芯片型号和串联数，电路中开关器件和能耗元件的功率等级之后，可对任意结构和电压等级的动力333体育组实现保护和均充。
333体育作为一种电储量比较大的电池，应用于各种机房、通信基站、数据中心等领域上。333体育保护板有保护电池，避免电池过充的功能。以上就是333体育官网电气小编对333体育保护板功能所做的介绍一些简单介绍，希望大家在使用或购买333体育的时候一定要注意333体育保护板质量是否完好。
