333体育组保护板原理，333体育保护板怎么激活?
来源：333体育官网电气 日期：2019-01-18 13:09 浏览量：次
333体育组保护板原理，333体育保护板怎么激活?333体育在我们的日常生活中,用到的范围越来越广,333体育组保护板主要是针对可充电（一般指333体育）起保护作用的集成电路板。很多人对333体育组保护板的工作原理和激活方法都不知道，本文333体育官网电气小编就来和大家解答。
什么是333体育保护板？

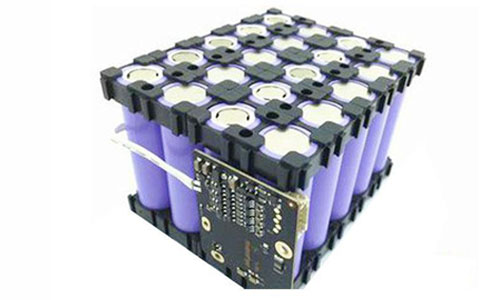

成品333体育组成主要有两大部分，333体育芯和保护板。

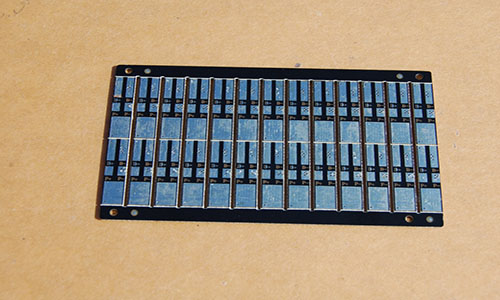

333体育保护板是对串联333体育组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。
333体育组保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。
333体育组保护板原理：
333体育组之所以需要保护，是由它本身特性决定的。由于333体育本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此333体育组件总会跟着一块精致的保护板和一片电流保险器出现。
333体育组的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通333体育组保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
由于333体育的化学特性，在正常使用过程中，其内部进行电能与化学能相互转化的化学正反应，但在某些条件下，如对其过充电、过放电和过电流将会导致电池内部发生化学副反应，该副反应加剧后，会严重影响电池的性能与使用寿命，并可能产生大量气体，使电池内部压力迅速增大后爆炸而导致安全问题。
因此所有的333体育组都需要一个保护电路，用于对电池的充、放电状态进行有效监测，并在某些条件下关断充、放电回路以防止对333体育发生损害。
333体育保护板怎么激活?
333体育保护板使用的场效应晶体管作为保护元件的。为保证电池在异常时不会被重新接入电路而对电路进行特殊的设计。其方法是保护电路的控制部分电源供应是在保护用场效管后面的供电的，只有在保护管正常导通后电路才会工作。因此在第一次使用时或已经产生保护后，因后续电路的电源被断开，电路没有电源，保护电路是无法工作的。电池也就没有输出。这时，只有将电池接入充电器，利用充电器为保护电路的控制电路部分供电，控制部分得电工作，333体育才能正常使用。
333体育保护板激活的方法：如果保护板由于限流保护后，有可能需要充电激活或者彻底断开负载后激活，那就相对比较麻烦，但也可以将B-（电池负）和P-（放电负）短接碰一下，保护就会释放，记得在短接碰一下时候切记不要带大负载（比如转吧一直拧着），否则会可能冒很大火花哟，这个根本原因是保护后放电MOS两端形成较大压差，短接碰一下是将放电MOS的D-S电平直接复位到0V，此刻保护释放。
现在并不是所有的333体育保护板都需要激活了，只是有的保护IC需要激活，而且这是老的IC方案，老的IC方案这所以需要这么做是为了让保护板不工作，以降低静电放电能量，好让333体育存放的时候较久一点。这就是为什么设计需要充电激活的原因所在。
怎么检测333体育组保护板好坏？
�、偻ü蛴帽砣范ǖ绯嘏畔呓酉哒罚�
�、诓饬康缪拐：螅畔卟迳媳；ぐ澹饬勘；ぐ錌-和P-之间的电阻，电阻是0，则说明他们之前畅通无阻，保护板是好的；
�、弁ü由螧-线，测量B-和电池总正极的电压和P-和电池总正极的电压。电压一致，说明保护板正常（保护板相当于开关，开关已经打开，电流可安全通过）示例测试得：B-到电池总正极电压是25.11VP-到电池总正极电压是25.11V。两个电压一致表示保护板正常。如果P-通过大电流放电，会有轻微压降，保护板发热（50度左右），属于正常现象。
检测333体育保护板的注意事项
1、测量每串电压时表笔放正确，碰到一起会短路冒烟；
2、接保护板时，一定要先接好排线再插好保护板，插好好保护板接可能导致烧坏保护板。
333体育组保护板作为锂电芯的安全保护器材，既要在设备的正常作业电流规模内，能可靠工作，又要在当电池被意外短路或过流时能迅速动作，使电芯得到保护。随着333体育应用的普及，333体育组保护板越发重要，333体育本身的化学特性决定了我们必须要对电压进行保护。
