工频单相UPS电源工作原理,安装及使用方法
来源：333体育官网电气 日期：2019-04-27 11:16 浏览量：次

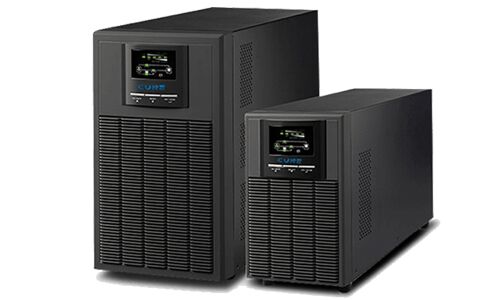

工频单相UPS电源工作原理，安装及使用方法。工频单相UPS电源是针对中国电网环境和网络系统对电源的高可靠度的要求,专为金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、企业等系统的网络计算机房和小型智能设备、精密仪器等设计的高性能正弦波在线式UPS，尤为适用于恶劣的电网环境。
工频单相UPS电源工作原理
1.工频单相UPS电源的功能�？橹髂？榈ハ嗾鞯缏返募蛞琢油�。输入为市电零火线和电池正负。D1~D4组成市电全桥整流电路；D5为电池输入二极管。合上市电输入开关时UPS的单相不可控全波整流电路就开始工作，输出311VDC（220AC额定输入）
2.工频单相UPS电源的功能�？橹姹淠？閁PS电源单相全桥逆变电路简易示意图，其变换的目的与前面所讲的全桥整流刚好相反，通过控制Q1-Q4的轮流导通，实现DC/AC变换。再通过变压器升压经LC滤波输出纯净的正弦波电压。
其工作过程如下：上桥臂Q1，Q4导通，得到正弦波的正半周；下桥臂Q2，Q3导通，得到正弦波的负半周。
工频UPS电源的性能优势
◆真正在线双转换配备DSP控制技术
◆强固的UPS电池效能以防上下层连接损坏
◆无螺丝机柜设计、全上胶膜PCBA板以因应外在险酷环境
◆独立通风设计以提高散热效果可调整电池组合以适应不同应用端
◆双市电输入
◆便捷的正面维护屏幕
◆短路及超载能力
◆LCD液晶显示界面，提供UPS准确的运行参数及工作状况
◆易整合现有电器网络或发电设备
◆可至多并机四台运作
◆可选的UPS电池巡检�？椋啥缘ジ龅牟问胁饬浚⒃谙允景迳舷允境隼�。如有电池故障立即报警，通知管理员。
工频单相UPS电源使用方法
1、包装检查
打开包装，包装内应有：UPS整机和说明书。取出工频单相UPS，检查机器是否在运输中损坏。如有损坏或部件缺少，请勿开机，并告知承运商或经销商。
2、连接电池
将UPS电源后背板上的电池连接红线接于电池正极，电池连接黑线接于电池负极。
3、市电连接
当输入电源线将工频UPS机器与市电连接时，开始给电池充电。建议机器先充电6小时后再使用。
4、连接设备
将使用设备的输入电源线连接到UPS后背板上的稳压电池输出插座上。
提醒：请确认UPS是开机状态，以确保市电断电时UPS可以保护所连接重要设备的数据，防止丢失。注意：不要在UPS稳压电池输出插座上连接打印机或扫描器，这些设备将会明显使UPS的负荷超载导致不能正常工作。
5、开启UPS
开启工频单相UPS机器时，轻按开关按键，指示灯亮起即可。UPS具有直流开机功能，不需要市电就可以直接启动UPS，方便使用。一旦市电中断，UPS转入后备供电，请及时对个人电脑其他负载作存盘或其他断电应急处理。市电恢复后，请及时开启UPS，使电池充电。
6、关闭UPS
关闭UPS机器时，再按开关按键，指示灯灭掉即可。
工频UPS电源安装方法
第一、在进行安装之前，应该要明确运行环境。在选择安装位置时，最好是无导电杂质和装有空调的独立房间内，操作环境应该清洁、干燥，并且做好相应的保护措施。与此同时，空气应无灰尘，并且没有腐蚀性气体。当然在系统正常运行的情况下，还应该要保持空气流通。因而在进行安装时，安装环境应符合以下条件。运行相对湿度，不会结露，运行温度在0到40摄氏度范围内。
第二、应拆封并安装机柜，此时应该要检查损坏情况。在对包装进行检查时，应查看是否有损坏，或者有错装的现象。一旦有损坏的情况，就应该要及时进行更换。而在拆箱时，应该要检查前门上的机型，与所订的机型一致。并且需要记录机型数据，便于日后进行使用。
第三、还应该要计划具体路径，所有的通道应能承受机柜通过的重量。因而在此过程中，就应该要检查走廊、电梯和斜坡等，查看是否有死角等现象。与此同时，电源摆放到位后，还应该要查看，机柜内是否有其余物品。
第四、电源输入断路器应为专门的单独控制电源输入的通断，因而电源输入断路器的下口，不要再连接其他设备，以免影响电源输入电的正常通断。在为电源选择输入输出断路器时，要求断路器标称的电压，应符合额定输入输出电压。
通常情况下，在购买工频UPS电源时，厂家都会提供完整、详细的安装要求和相关注意事项，在进行安装时，只有符合相关安装要求，才能确保电源供电系统正常运行。而在实际的使用过程中，工作人员会根据要安装的电源实际情况，将相关参数发给客户，便于客户按相关参数施工。因而在进行安装时，明确相关注意事项，显得至关重要。
由于工频UPS电源性能稳定，应用广泛，国内的发展很快，技术也在不断提升，工频机已经成为国内大多数UPS厂家的主打产品，为社会建设提供了可靠的电源保障，拥有很大的发展前景。
