UPS电源主机内部电池作用,UPS电源指示灯说明
来源：333体育官网电气 日期：2019-06-26 16:49 浏览量：次
UPS电源主机内部电池作用，UPS电源指示灯说明。正确的认识UPS电源电池的作用，懂得UPS电源指示灯说明，可以帮助我们在日常维护UPS电源的工作过程中，更有效地降低操作失误，延长UPS电源主机的使用寿命。本篇文章333体育官网小编就给大家讲解。
UPS电源内部结构
1)整流器：整流器是一个整流装置，简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能：第一，将交流电(AC)变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用；
2)逆变器：通俗的讲，逆变器是一种将直流电(DC)转化为交流电(AC)的装置。它由逆变桥、控制逻辑和滤波电路组成；

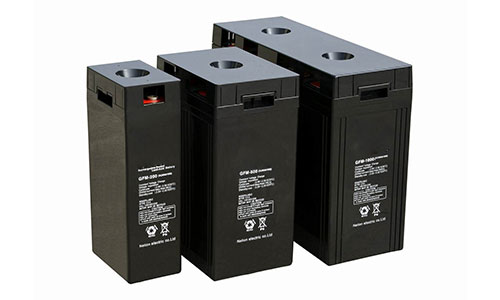

3)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电(供电)的时间。其主要功能是：1、市电正常时，将电能转换成化学能储存在电池内部。2、市电故障时，将化学能转换成电能提供给逆变器或负载；
4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅(SCR)反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。
UPS电源是由一套交流+直流充电+交直流逆变装置构成。UPS中的蓄电池在市电正常供电时处于充电状态。一旦市电中断，蓄电池立即将储存的直流电输出给逆变器逆变成交流电供给计算机设备，保持对计算机设备供电的连续性。一般情况下，中小功率后备式UPS靠蓄电池维持供电的时间在10～30min左右。
UPS电源主机内部电池作用
UPS电源主机内部有一块蓄电池，它的作用是为其内部的控制提供电源的，此电池亏电会造成主机启动不正常，比如继电器不能吸合，输出插座无供电等。
UPS电源指示灯说明
1、电池指示灯：电池供电且电池电压正常时亮，电池电压不正常、电池故障或充电器故障时闪烁；电池不供电时灭；
2、逆变指示灯：逆变器供电时亮，逆变器不供电时灭；
3、旁路指示灯：旁路供电时亮，旁路不供电时灭；
4、市电指示灯：市电输入正常时亮，市电输入异常时闪烁，市电掉电时灭；
5、故障指示灯：发生故障时亮，无故障时灭；
6、负载/电池容量指示灯：指示的负载容量或者电池容量。正常模式下指示负载容量，电池模式下指示电池容量。
UPS电源的一般故障指示状态
●在市电模式下：
a.绿色1灯闪烁，表求市电输入的零火线接反，UPS电源仍能工作在市电模式下，应将市电输入的两根线对调。
b.绿色1灯闪烁，同时黄色1灯亮，表示市电或发电机的电压或频率超出正常范围，UPS电源工作在电池模式下。
c.黄色1指示灯闪烁，表示UPS电源未接电池或电池电压太低，此时就检查电池是否连接好，确定连接无误，则说明电池组故障或电池老化，应排除或更换。
d.若负载超过96%以上时，蜂鸣器会间隔0.5s鸣叫一次，此时应降低负载量，关闭或取消无用的设备。
●电池模式下：电池供电状态下，电池亏电，负载/电池2，黄色1灯亮，蜂鸣器会逐渐变成长鸣状态，输出会自动切断，UPS电源会自动关机。
●异常模式：运行过程中故障指示灯亮，表示UPS电源处于异常模式，此时应将负载全部断掉，将设备先接在其它供电线路上，关闭UPS电源，将故障现象报自动站维修人员，等待专业人员处理，不可带故障继续供电。
以上就是UPS电源主机内部电池作用及其指示灯说明，大家在使用前一定要认真阅读操作说明书，严格规范使用，才能保护UPS。
